Задние рычаги подвески из рулевой тяги грузовика

[Dikiy]

Родная 27х2,5, а раньше, на Классиках, они вообще цельные были, но диаметр наверное 20мм, или скорее всего 3/4"

Вот, для понимания на фига это? Читать не нужно, картинок хватит
http://forums.lr4x4.com/index.php?showtopic=56336



Сверху вниз:
Стандартный рычаг
Он же, но согнут и подварен (ещё перекрашен )
Буржуйский тюних, стоит нереальных денех

[Dikiy]

Буржуйский тюних, стоит нереальных денех

These extreme trailing arms from Adrenalin 4x4 Ltd are one a very few large diameter arms that are a whooping 41mm in diameter and a wall thickness of 6mm made from seamless CDS steel tubing.

Труба 41х6

[Junior]

41*6 - это явно перебор, для наших условий.
у этих 6ти мм ноги растут из америки. Там страшные янки по камням гоцают. Им нужно, что-бы тяга выдерживала приземление на камень с высоты 20 метров

Родная 27х2,5...

Ты ее заворачивал когда-нибудь? Вот отсюда я бы и отходил.
В любом случае, 3-3,5мм - будет стоить почти бесплатно, значит подойдет или из родных прямо и соорудить это все.

[Dikiy]

Ты ее заворачивал когда-нибудь? Вот отсюда я бы и отходил.
В любом случае, 3-3,5мм - будет стоить почти бесплатно, значит подойдет или из родных прямо и соорудить это все.

Так чтобы насмерть- я нет, но такие случаи известны.
Так отож! Если окажется, что наконечника ГАЗ достаточно сильны для рычагов, то там делов на день с перекурами. ГАЗ-тяга стоит копейки, причём уже с хомутами, нарезанной резьбой, из правильной стали подходящего диаметра и толщиной стенки.

Вот, разница между родной рультягой ЛР, и ГАЗ

[Junior]

не знаю, как аргументировать. Чисто на глаз:
труба - оукэй
наконечник Г53, в качестве шарнира тяги - жидко.
Какой диаметр шейки на наконечнике Г53? что-то мне подсказывает, что миллиметров, от силы, 20. работают они на излом, на консоли миллиметров тоже в 20.
Наконечник нужен большой.
купи тягу 53го и тягу камаза/урала(у кого там наконечники ХД?). Отрежь от большой тяги сопряжение с наконечником и привари к тяге от Г53. обойдешься без токарки и уйдешь от тяжеленной тяги.
Есть еще вариант. Он в феодосии Там с токаркой проблем нету вообще.

А дай фотки тяги с наконечниками Г53 и чего там побольше.

[Dikiy]

диаметр шейки на наконечнике Г53

Не знаю, если диаметр тяги 30мм (замерял вчера), если стенка 4, то резьба М22, если 5 (сомневаюсь), то М20

Доступ к телу толкового токаря- имеется и у нас

Наконечник нужен большой.
купи тягу 53го и тягу камаза/урала(у кого там наконечники ХД?). Отрежь от большой тяги сопряжение с наконечником и привари к тяге от Г53. обойдешься без токарки и уйдешь от тяжеленной тяги.

Так вот же и надо выбрать, какой наконечник?
Блин, ни кому не интересно, опять придётся идти в магаз, и самому на глаз прикидывать, какой наконечник.
И рультягу- тоже, вдруг она лёгкая и трубчатая, просто резьбы вварены для наконечников?

[Junior]

я про другую шейку.
которая между шаром и конусом.
Я думаю, там будет самое слабое место.

[Dikiy]

Понял.
Наконечник ГАЗ- М20х1,5
Наконечник ЗИЛ- М20х1,5
Наконечник КАМАЗ- М24х1,5

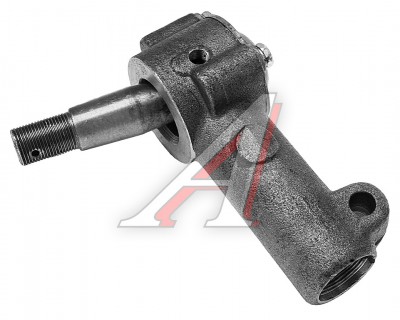

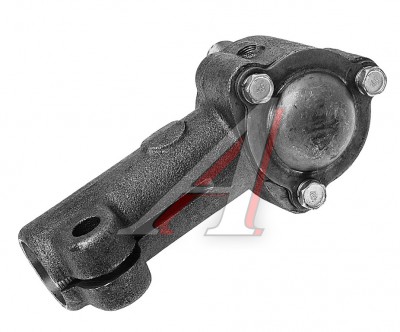

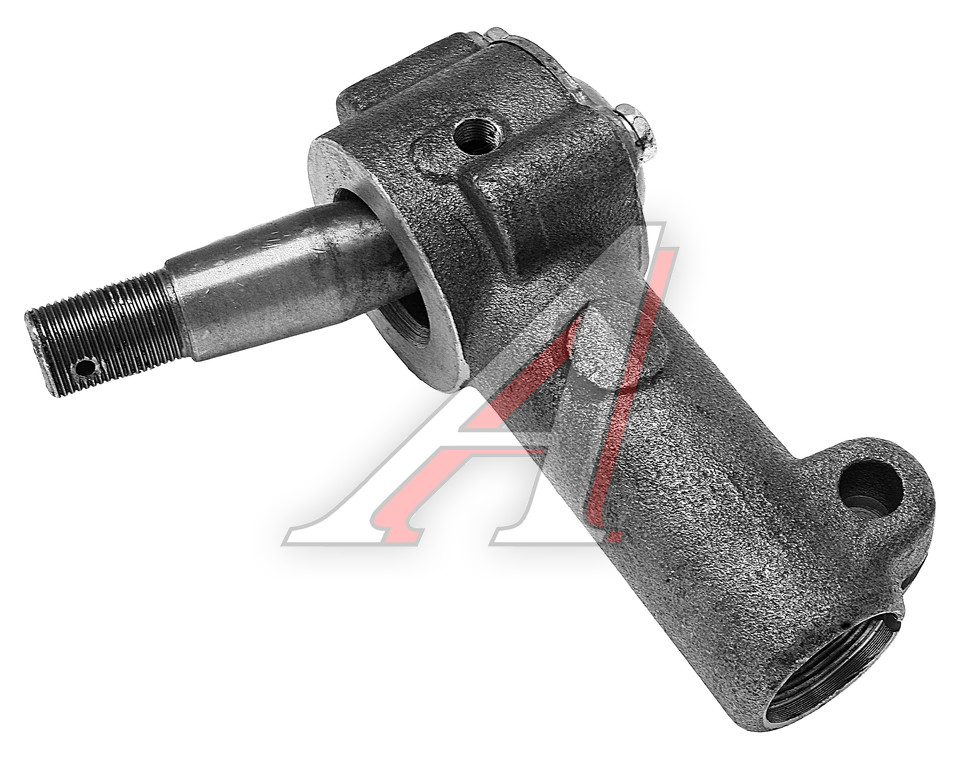

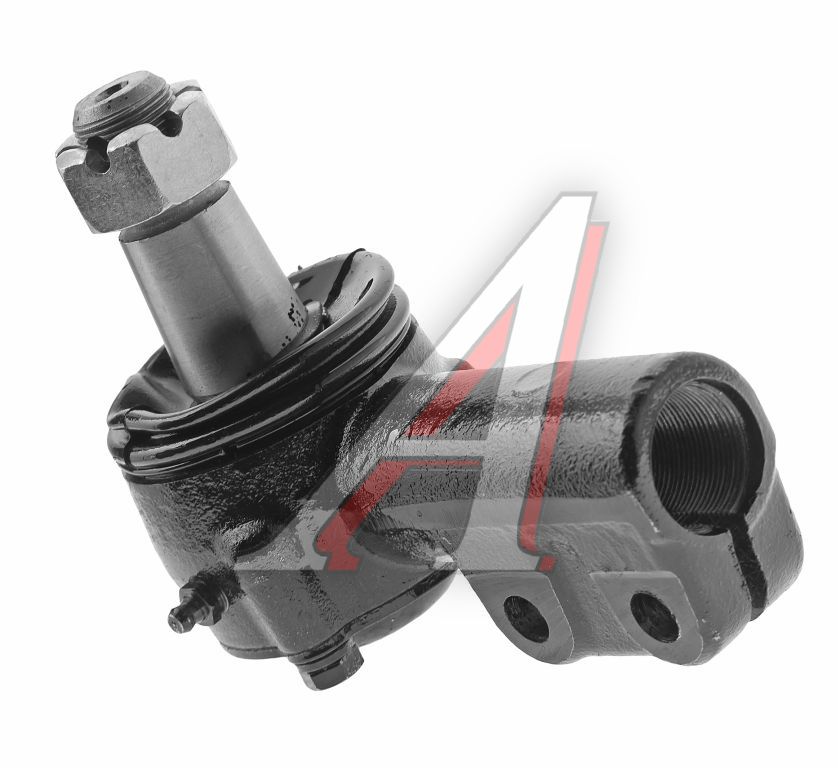

Фотки ГАЗ наконечника:

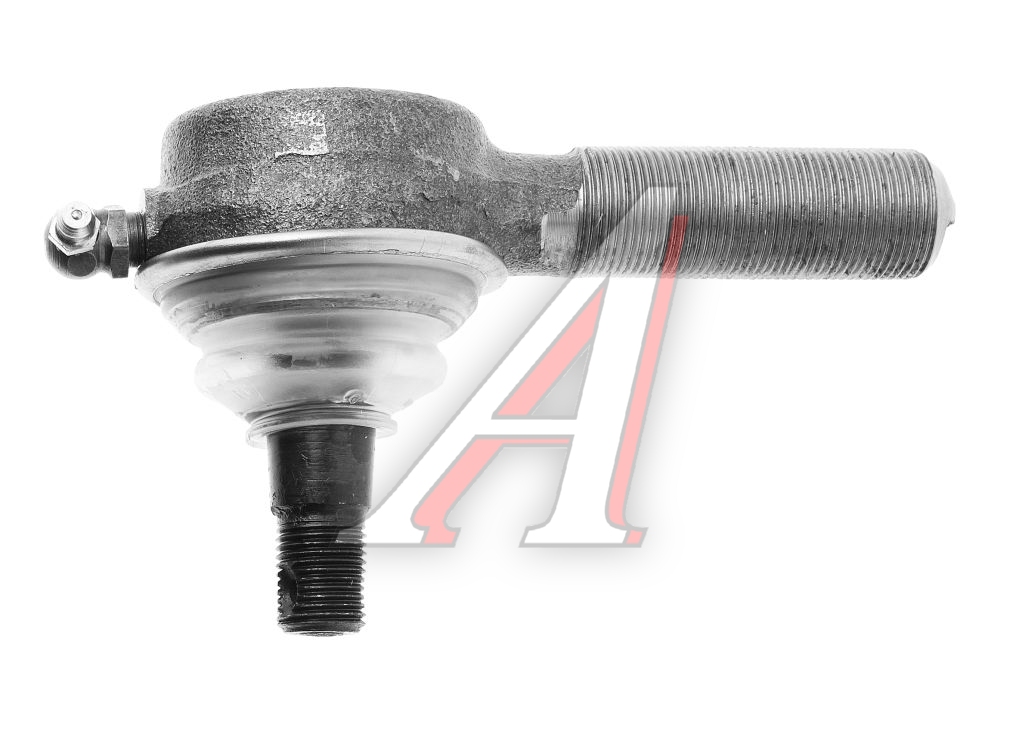

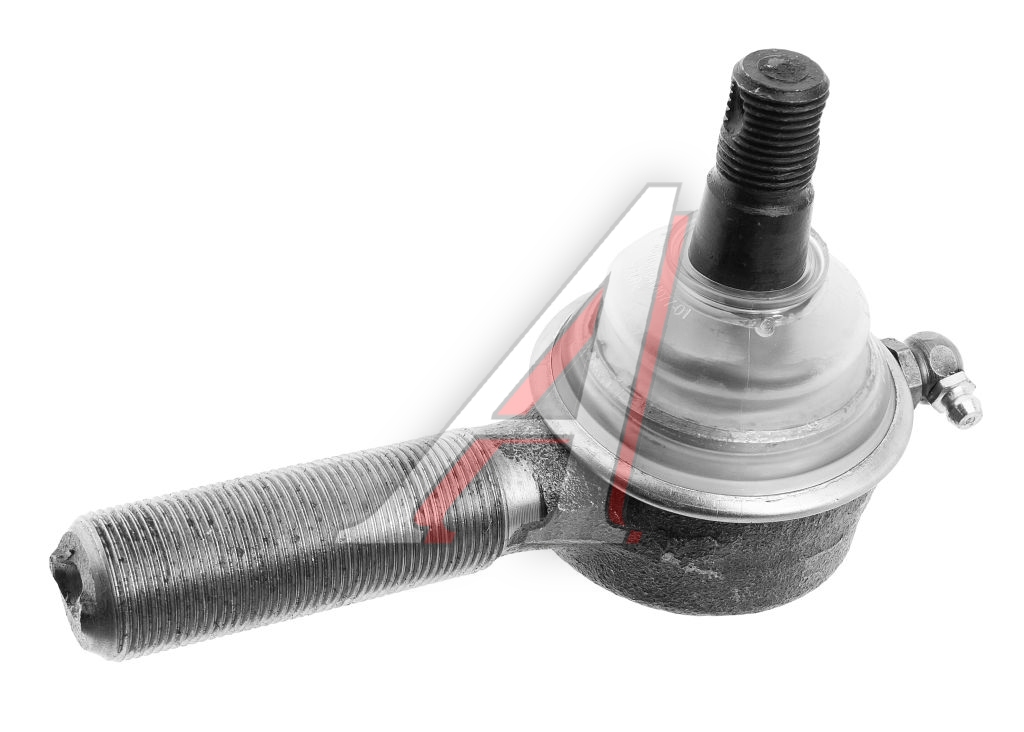

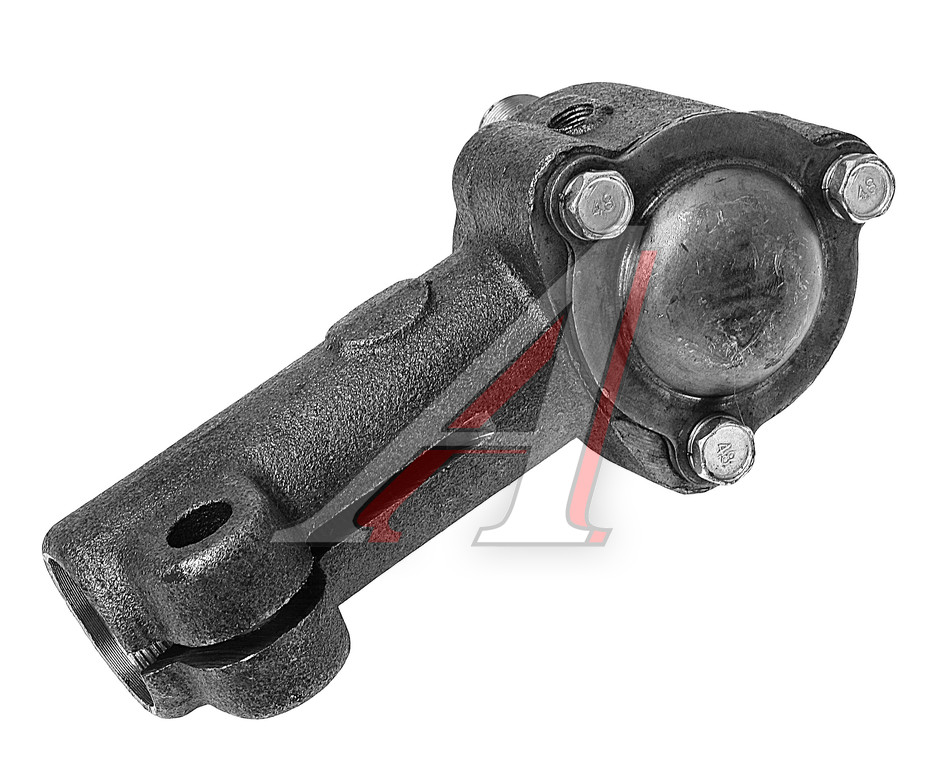

Фотки ЗИЛовского наконечника:

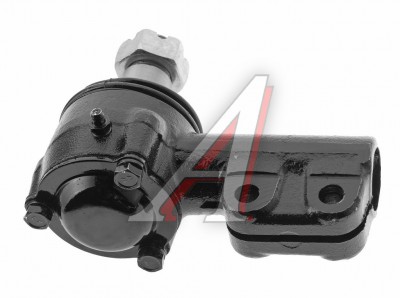

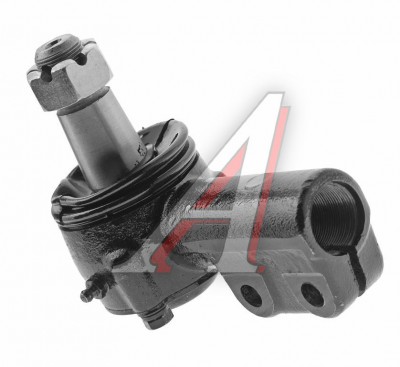

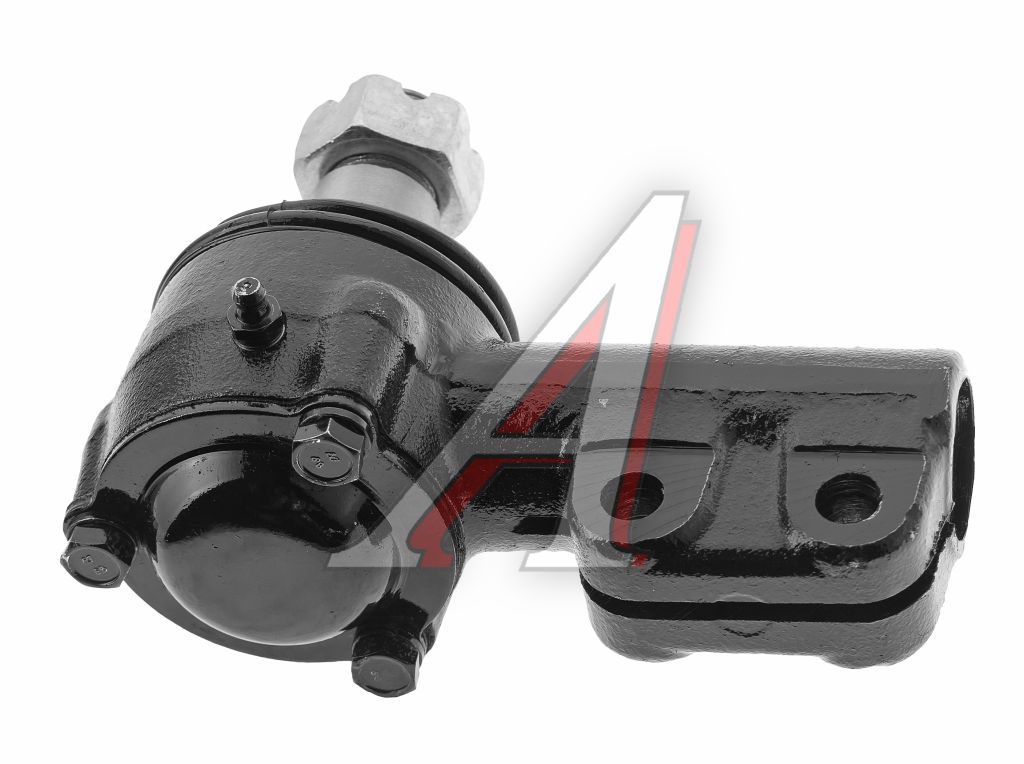

Фотки КАМАЗовского наконечника:

[Junior]

если М24 вкрутить в газоновскую тягу(30мм), будет самое оно, мне кажется.
Резьбу можно резать правую, таким образом, не будет проблем с поиском нужного метчика, как для длинной рулевой тяги.

[Dikiy]

если М24 вкрутить в газоновскую тягу(30мм), будет самое оно, мне кажется.
Резьбу можно резать правую, таким образом, не будет проблем с поиском нужного метчика, как для длинной рулевой тяги.

Не понял. Глянь, я фоток добавил.
