Задние рычаги подвески из рулевой тяги грузовика

Делимся опытом и обсуждаем технику

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение DenSity » 24 окт 2013, 17:22

как я предложил (насквозь) - так можно не наваривать, а просто сверху крышку изготовить, которой корпус шара к месту притянется.
тогда можно будет разные шарниры ставить, переваривать не придется.
пару крышек выточить, под разные размеры корпусов ШС.
Лучше гор могут быть только горы, на которых еще не бывал...
Аватара пользователя
DenSity
Давно здесь сидим

Сообщения: 33429
Зарегистрирован: 05 июн 2013, 19:57
Откуда: Хельсинки

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение Junior » 24 окт 2013, 17:25

кстати, мысль правильная. Но ее можно применить с любой стороны. Ведь можно крышку с отверстием сделать и придавить со стороны рычага.
Мысль очень правильная. Тк при замене шарнира, нужно будет просто отрезать от него крепление к тяге, никакой сварки, сверловки, нарезки резьбы.
А тремя болтиками м6, которыми родная крышка шарнира крепится, можно центровать это дело на раме.
Junior
Давно здесь сидим

Сообщения: 2000
Зарегистрирован: 04 июн 2013, 14:42
Откуда: Crimea, Simferopol'

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение Dikiy » 24 окт 2013, 17:40

Ни хрена не понял. Надо рисовать :D

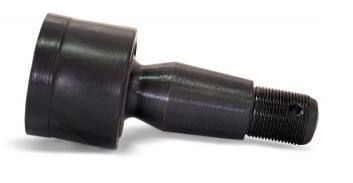

Оказывается, есть вот такие ремонтные пальцы, которые залиты полиуретаном с высоким содержанием графита. Эта деталь просто вставляется в корпус шарнира, и закручивается крышкой (та что на маленьких болтиках)



Посоветовался я сами знаете с кем :D Так вот, розумна людына говорит, что т.к. при таком использовании рульнаконечник нагружен по оси, а не радиально, и внутри есть пружина, что поджимает сухарь, то возможно при разгоне эта пуржина будет сжиматься, и появляться люфт. А может и не будет такого эффекта, может массы не хватит чтобы сильно сжать пружину.

Так вот, я уже форум КАМАзовский почитал :D Они к этому наконечнику с ПУ скептически относятся, привыкли к железным вкладышам. Но всё равно некоторые испытатели пробуют их, и говорят, что руль лёгкий. В общем кому-то нравится, кому-то нет, всё как обычно.
При установке пальца с ПУ, пружина не устанавливается. Так что, возьму б/у тягу, и этих два пальца, они по 50грн. Правда, на таком пальце будет сложнее резьбу нарезать...
Последний раз редактировалось Dikiy 24 окт 2013, 17:51, всего редактировалось 2 раз(а).
Dikiy
Давно здесь сидим

Сообщения: 22550
Зарегистрирован: 04 июн 2013, 15:57
Откуда: Kiev-Brovary

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение DenSity » 24 окт 2013, 17:44

Dikiy писал(а):Так вот, розумна людына говорит, что т.к. при таком использовании рульнаконечник нагружен по оси, а не радиально

я об этом тебе сразу сказал, если помнишь, как только ты упомянул руль.наконечник
но две три головы все равно лучше
Лучше гор могут быть только горы, на которых еще не бывал...
Аватара пользователя
DenSity
Давно здесь сидим

Сообщения: 33429
Зарегистрирован: 05 июн 2013, 19:57
Откуда: Хельсинки

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение Dikiy » 24 окт 2013, 17:47

DenSity писал(а):
Dikiy писал(а):Так вот, розумна людына говорит, что т.к. при таком использовании рульнаконечник нагружен по оси, а не радиально

я об этом тебе сразу сказал, если помнишь, как только ты упомянул руль.наконечник
но две три головы все равно лучше

Я это и сам понимал. Но про пружину не подумал.

Ты лучше про крышечку проясни, а то я не понял, что вы мне предложили
Последний раз редактировалось Dikiy 24 окт 2013, 17:48, всего редактировалось 1 раз.
Dikiy
Давно здесь сидим

Сообщения: 22550
Зарегистрирован: 04 июн 2013, 15:57
Откуда: Kiev-Brovary

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение DenSity » 24 окт 2013, 17:47

палец не хромированный, ржавчиной покроется сразу :(
Лучше гор могут быть только горы, на которых еще не бывал...
Аватара пользователя
DenSity
Давно здесь сидим

Сообщения: 33429
Зарегистрирован: 05 июн 2013, 19:57
Откуда: Хельсинки

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение Dikiy » 24 окт 2013, 17:50

А где ты их видел хромированными? Все такие, нафига хром.покрытие, если он работает в железных сухарях? Более современная модель наконечника идёт с пыльником, так что даже вода не попадёт вовнутрь.
Dikiy
Давно здесь сидим

Сообщения: 22550
Зарегистрирован: 04 июн 2013, 15:57
Откуда: Kiev-Brovary

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение DenSity » 24 окт 2013, 18:39

с легковыми попутал, там вставка пластик, и шар хромированый... не обращай внимания


про крышку
представь, отрезал ты от корпуса наконечника боковую трубу
корпус стал круглым
приложил ты его к дырке на раме, на нужное место
как закрепить?
от круглой болванки, диаметром больше корпуса ШС отрезаешь блин
в блине вытачиваешь круглую полость под диаметр ШС
по краям по окружности сверлишь 3-4 отверстия
получается крышка
дальше 2 варианта, на выбор
1) просовываешь ШС пальцем в дырку кронштейна рамы (дырку расширить с запасом, чтобы палец мог в ней качаться), и накрываешь весь ШС с тыльной стороны крышкой, прикручмваешь ее болтами к кронштейну на раме, со стороны, которая смотрит вперед по ходу машины.
2) сверлишь в центре крышки отверстие под палец с запасом, укладываешь ШС в крышку, тыльной стороной прикручиваешь к кронштейну на раме, со стороны моста.

ШС находится внутри этой крышки, крышка крепится болтами к раме через отверстия по краям.
сечение крышки П-образное
наверное ты так и хотел %)
Лучше гор могут быть только горы, на которых еще не бывал...
Аватара пользователя
DenSity
Давно здесь сидим

Сообщения: 33429
Зарегистрирован: 05 июн 2013, 19:57
Откуда: Хельсинки

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение Dikiy » 24 окт 2013, 21:41

DenSity писал(а):получается крышка

Ни хрена не понял. Что закрывать, как крепить.....

Диаметр отверстия в кронштейне рамы- 3"=75мм
Диаметр корпуса руль.наконечника примерно 6-7см.

Для начала, надо всё примерить, но уже есть решение добавления ушей на корпус рульнаконечника.

To be continued :D
Dikiy
Давно здесь сидим

Сообщения: 22550
Зарегистрирован: 04 июн 2013, 15:57
Откуда: Kiev-Brovary

Re: Задние рычаги подвески из рулевой тяги грузовика

Сообщение PetroFF » 24 окт 2013, 21:44

Даже я уже понял :D


Леонид, а не найдется ли у вас фото вашего авто снизу сзади? :D
PetroFF
Давно здесь сидим

Сообщения: 3842
Зарегистрирован: 03 июн 2013, 23:33
Откуда: Новопетровское
